Positionneur arbre creux MDL2 AC100 M315

Positionneur de soudure à 3 axes : rotation, orientation et hauteur. Capacité maximale de 200 kg, mandrin d'un diamètre de 315 mm et arbre creux d'un diamètre de 100 mm.

Plus de détails

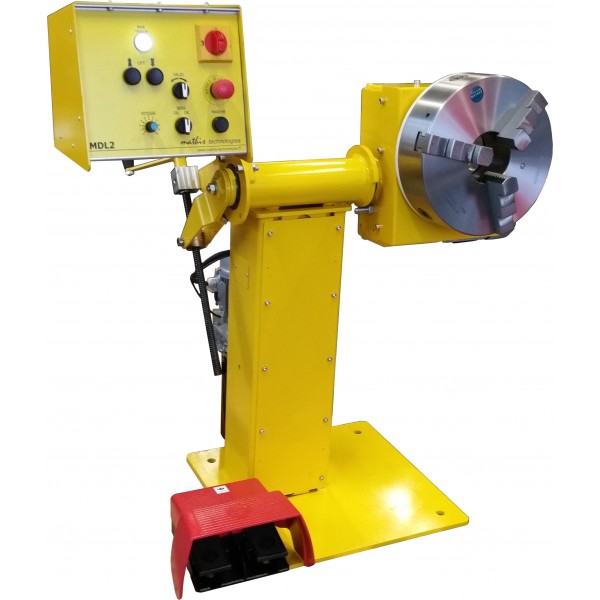

MDL2 AC100 M315


Le positionneur de soudure à arbre creux MDL2 AC100 M315 permet à vos opérateurs de soudure de réaliser des opérations de soudure et de montage dans le plus grand confort et sans fatigue.


Réglable sur 3 axes (rotation, hauteur et orientation), cette machine est ainsi idéale pour un assemblage et une soudure de haute précision. Sa capacité en charge de 200 kg, vous permet de fixer et de souder des éléments de gros volumes ainsi que des pièces cylindriques.

Caractéristiques du positionneur de soudure 200 kg à arbre creux MDH AC125 M400 :
- Capacité 200 kg à 200 mm du plateau,
- Mandrin Ø 315 mm,
- Arbre creux Ø 100 mm,
- Vitesse de rotation à contrôle vectoriel de 0.2-6 t/min,
- Réglage en hauteur manuel hydraulique,
- Orientation de -15° à 90° axe vertical,
- Hauteur de 800 mm à 1350 mm,
- Dimensions : L1000 x H1450 x P600,
- Poids : 390 kg.

Options :
- Système de monte et baisse motorisé électrique (MDL)
- Départ du poste synchronisé avec la pédale :
     o Automatisme 1 tour+ recouvrement,
     o Fonction « Préfusion » + "Extinction arc" automatisme TIG,
- Automatisme fonction retour à l'origine (débrayable),
- Gamme de vitesses spécifique à préciser,
- Pédale de commande double 2 sens sans ARU,
- Pédale de commande Analogique.

Kits et accessoires :
- Kit Mov bâti avec roulettes,
- Support de torche,
- Accoudoir.

  • 090.Profondeur 600mm
  • 090.Largeur 1000mm
  • 090.Hauteur 1300mm
  • 040.Hauteur de travail 800 à 1200 mm
  • 030.Capacité 200 kg à 200mm
  • 020.Couple maxi 250 Nm
  • 005.Mandrin Mandrin ø315 arbre creux ø100
